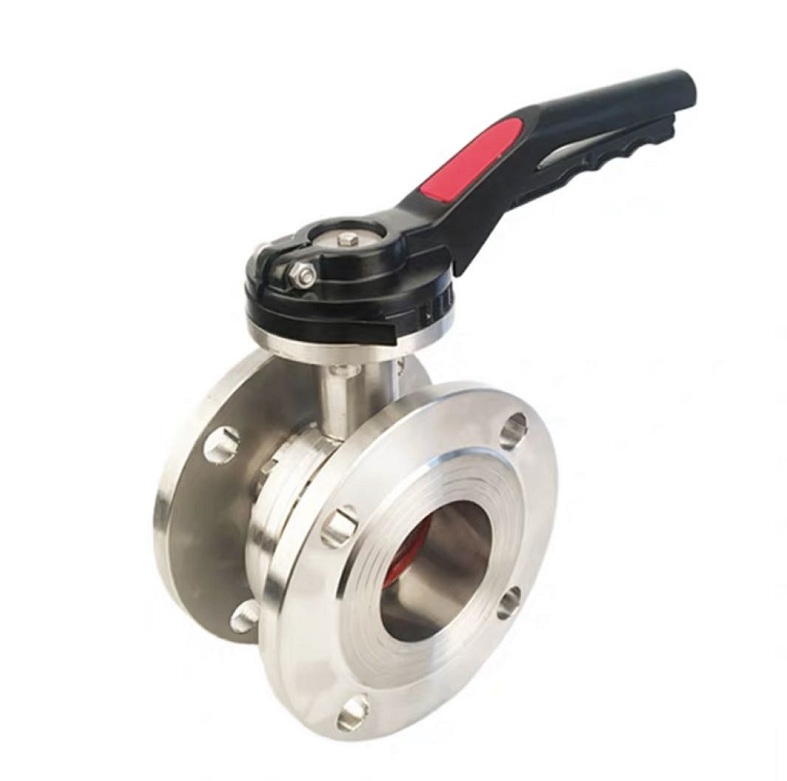

法蘭不銹鋼蝶閥
- 品牌：???
- 型號：???D343W
法蘭不銹鋼蝶閥
產(chan)物型號：D343W
公稱壓力：PN10-PN64
合用(yong)溫(wen)度：≤450℃
合用介質：水、蒸汽、油(you)品、侵蝕(shi)性介質
一、法蘭不銹鋼蝶閥 產物概述：
法(fa)蘭(lan)不銹(xiu)(xiu)鋼(gang)(gang)蝶(die)(die)閥是一種布局(ju)簡略(lve)的蝶(die)(die)閥，在(zai)管(guan)道上(shang)首要起堵(du)截(jie)和(he)節省感化。硬(ying)密(mi)封(feng)蝶(die)(die)閥啟閉件是一個圓盤形(xing)(xing)的蝶(die)(die)板，在(zai)蝶(die)(die)閥閥體(ti)圓柱形(xing)(xing)通道內(nei)，圓盤形(xing)(xing)蝶(die)(die)板繞著軸線(xian)扭轉(zhuan)(zhuan)，扭轉(zhuan)(zhuan)角度為0°~90°之間，扭轉(zhuan)(zhuan)到90°時，閥門全開(kai)狀況。硬(ying)密(mi)封(feng)蝶(die)(die)閥合用于(yu)產生爐(lu)、煤(mei)氣(qi)、蒸汽、自然氣(qi)、都會煤(mei)氣(qi)、冷熱氛圍、化工(gong)冶煉工(gong)程和(he)發電環保(bao)(bao)體(ti)系中保(bao)(bao)送各類侵蝕性(xing)(xing)、非侵蝕性(xing)(xing)流體(ti)介(jie)質的管(guan)道上(shang)，用于(yu)調(diao)理(li)(li)和(he)截(jie)斷介(jie)質的活動(dong)。其布局(ju)接納三維偏疼道理(li)(li)設想，彈性(xing)(xing)密(mi)封(feng)和(he)硬(ying)軟多層密(mi)封(feng)兼容的加工(gong)新(xin)工(gong)藝，使蝶(die)(die)閥在(zai)運(yun)轉(zhuan)(zhuan)任務(wu)時，削減其扭矩力，到達省力，節能之功(gong)效。閥體(ti)為不銹(xiu)(xiu)鋼(gang)(gang)材質，從而確保(bao)(bao)全體(ti)的抗侵蝕、耐低溫、抗靡損的靠得住性(xing)(xing)。
二、法蘭不銹鋼蝶閥 首(shou)要機能(neng)特色：
1、布局怪異、型小簡便、操縱矯捷、省力、便利；
2、密封靠得住，可到達氣密封無泄露；
3、流量特征趨于直線調理性有最好；
4、接納三偏疼道理，使密封面類似零靡損耽誤了閥門的利用壽命；
5、利用規模廣。如：可用于水、蒸氣、油品、氛圍、煤氣等介質。
6、合(he)用(yong)差(cha)別溫度(du)及6.4MPa以下(xia)的壓力(li)品級，耐侵(qin)蝕等(deng)各類介質管線。
三、法蘭不銹鋼蝶閥 首要(yao)手藝參數：
|
公(gong)稱(cheng)通經(jing)DN（mm) |
50～2000 |
|||
|
公稱(cheng)藥理PN（MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封(feng)實驗(MPa) |
0.66 |
1.1 |
1.76 |
2.75 |
|
強度實驗(MPa) |
0.9 |
1.5 |
2.4 |
3.75 |
|
合用(yong)溫度 |
-40℃～650℃ |
|||
|
合用介質 |
水、氛圍(wei)、自然氣、油品及弱侵蝕性流(liu)體 |
|||
|
泄露率 |
合適GB/T13927-92規范 |
|||
|
驅(qu)動體例(li) |
蝸輪傳動、電動、氣動、液動 |
|||
四、法蘭不銹鋼蝶閥 首要零部件資料：
|
整機稱號 |
資料 |
|
閥(fa)體 |
不(bu)銹鋼(gang)CF8、不(bu)銹鋼(gang)CF8M、不(bu)銹鋼(gang)CF3M |
|
蝶板 |
不(bu)(bu)銹鋼(gang)CF8、不(bu)(bu)銹鋼(gang)CF8M、不(bu)(bu)銹鋼(gang)CF3M、合金鋼(gang) |
|
閥(fa)軸 |
304、316、316L、2205 |
|
密封圈 |
不(bu)銹(xiu)鋼(gang)圈、硬質合金 |
|
填料(liao) |
柔性(xing)石墨 |
五、法蘭不銹鋼蝶閥 接納規范：
|
制作(zuo)規范 |
JB/T 8527-97 |
|
法(fa)蘭規范 |
GB9113-2000 |
|
布局長度規范 |
GB12221-89 |
|
查驗(yan)規范 |
GB/T 13927-92 |
六、法蘭不銹鋼蝶閥 布局(ju)尺寸：
|
公稱(cheng)通(tong)徑DN |
形狀(zhuang)尺寸 |
毗連尺寸 |
||||||||||||||||
|
L |
H |
D343H |
D643H |
D943H |
PN0.6MPa |
PN1.0MPa |
||||||||||||
|
短 |
長 |
H1 |
A1 |
B1 |
H2 |
A2 |
B2 |
H3 |
A3 |
B3 |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
||
|
50 |
108 |
150 |
112 |
350 |
180 |
200 |
625 |
245 |
72 |
530 |
250 |
255 |
140 |
110 |
4-14 |
165 |
125 |
4-18 |
|
65 |
112 |
170 |
115 |
370 |
180 |
200 |
625 |
245 |
72 |
530 |
250 |
255 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
|
80 |
114 |
180 |
120 |
380 |
180 |
200 |
645 |
245 |
72 |
565 |
250 |
255 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
|
100 |
127 |
190 |
138 |
420 |
180 |
200 |
675 |
355 |
92 |
600 |
250 |
255 |
210 |
170 |
4-18 |
220 |
180 |
8-18 |
|
125 |
140 |
200 |
164 |
460 |
180 |
200 |
715 |
355 |
92 |
640 |
250 |
255 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
|
150 |
140 |
210 |
175 |
555 |
270 |
280 |
800 |
355 |
92 |
705 |
300 |
315 |
265 |
225 |
8-18 |
285 |
240 |
8-22 |
|
200 |
152 |
230 |
200 |
760 |
400 |
425 |
850 |
250 |
170 |
775 |
300 |
315 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
|
250 |
165 |
250 |
243 |
830 |
400 |
425 |
925 |
250 |
170 |
945 |
300 |
315 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
|
300 |
178 |
270 |
250 |
895 |
450 |
560 |
1035 |
450 |
220 |
1070 |
300 |
315 |
440 |
395 |
12-22 |
445 |
400 |
12-22 |
|
350 |
190 |
290 |
280 |
950 |
450 |
560 |
1070 |
450 |
220 |
1140 |
300 |
315 |
490 |
445 |
12-22 |
505 |
560 |
16-22 |
|
400 |
216 |
310 |
305 |
1190 |
535 |
580 |
1190 |
450 |
220 |
1210 |
300 |
315 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
|
450 |
222 |
330 |
350 |
1255 |
535 |
580 |
1250 |
650 |
280 |
1335 |
575 |
714 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
|
500 |
229 |
350 |
380 |
1305 |
535 |
580 |
1290 |
650 |
280 |
1415 |
575 |
714 |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
|
600 |
267 |
390 |
445 |
1340 |
570 |
660 |
1455 |
850 |
380 |
1605 |
656 |
810 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
|
700 |
292 |
430 |
480 |
1520 |
750 |
550 |
1585 |
850 |
380 |
1844 |
656 |
810 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
|
800 |
318 |
470 |
530 |
1710 |
750 |
550 |
1700 |
1250 |
380 |
2040 |
656 |
810 |
975 |
920 |
24-30 |
1015 |
950 |
24-33 |
|
900 |
330 |
510 |
580 |
1810 |
750 |
550 |
1965 |
1250 |
380 |
2255 |
785 |
863 |
1075 |
1020 |
24-30 |
1115 |
1050 |
28-33 |
|
1000 |
410 |
550 |
650 |
1960 |
900 |
750 |
2015 |
1250 |
380 |
2380 |
785 |
863 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
|
1200 |
470 |
630 |
760 |
2250 |
1000 |
925 |
2250 |
1250 |
380 |
2640 |
785 |
863 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-39 |
|
1400 |
530 |
710 |
850 |
2435 |
1000 |
925 |
|
|
|
2886 |
|
|
1630 |
1560 |
36-36 |
1675 |
1590 |
36-42 |
|
1600 |
600 |
790 |
1030 |
2780 |
1000 |
925 |
|
|
|
3156 |
|
|
1830 |
1760 |
40-36 |
1915 |
1820 |
40-48 |
|
1800 |
670 |
870 |
1230 |
3020 |
1100 |
980 |
|
|
|
3421 |
|
|
2045 |
1970 |
44-39 |
2115 |
2020 |
44-48 |
|
2000 |
760 |
950 |
1350 |
3270 |
1100 |
980 |
|
|
|
3685 |
|
|
2265 |
2180 |
48-42 |
2325 |
2230 |
48-48 |
